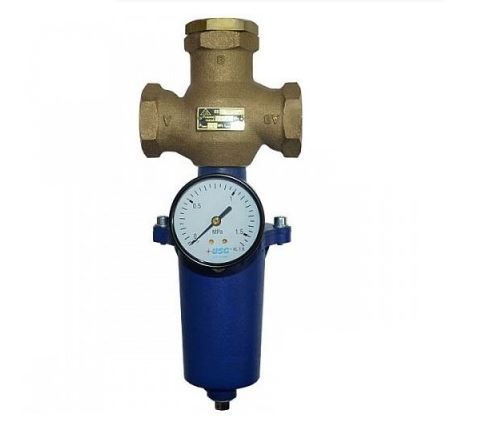

Данный прибор относится к устройствам прямого действия. Служит для регулирования давления энергоносителя в прямом трубопроводе на входе в тепловые сети потребителя. Врезается в подачу перед нагрузкой. Необходимость такого регулирования часто возникает в протяженных городских сетях теплоснабжения. Зачастую, теплоснабжающая организация, с целью обеспечения нормальной циркуляции энергоносителя по очень протяженным сетям, поддерживает на насосных станциях заведомо повышенное давление. В пунктах теплового регулирования (ЦТП, ИТП), перед подачей тепла потребителю, необходимо довести параметры теплоносителя до нормы. С этой целью используют разнообразные автоматические устройства, среди которых и регулятор давления после себя. Наряду с другими устройствами, регулирующими параметры теплоносителя, данный регулятор позволяет улучшить работу тепловой сети, обеспечить подачу тепла потребителю в соответствии с существующим температурным графиком, уменьшить вероятность возникновения и развития аварийных ситуаций, связанных с увеличением давления в подающей тепловой сети.
Описание и конструкция
В основе конструкции регулятора – стальной седельный клапан, расположенный внутри фланцевого корпуса. Корпус прибора представляет собой отливку из чугуна. Приводом клапана служит стальная ось, соединенная еще с одним элементом регулятора – мембраной. Мембрана расположена в стальной герметичной камере, которую она делит на две части. Одна из частей соединена с атмосферой, вторая посредством тонкой импульсной линии соединяется с точкой контроля давления. В данном случае, это участок прямого трубопровода после установки регулятора. В исходном состоянии клапан регулятора открыт. Избыточное давление в контролируемом участке трубопровода, а значит, и в соединенной с ним части мембранной камеры, уравновешивается усилием пружины. При помощи регулирования этой пружины устанавливается значение давления, которое необходимо иметь на регулируемом участке.
При увеличении давления в прямом трубопроводе, мембрана начинает смещаться, приводя в движение стальной шток, связанный, в свою очередь, с клапаном. Клапан начинает постепенно закрываться. При уменьшении проходного отверстия клапана, давление, на участке трубопровода после установленного клапана (то есть «после себя»), начинает снижаться, стремясь вернуть систему в состояние исходного равновесия. При снижении давления в прямом трубопроводе, процесс осуществляется в обратном порядке. Таким образом, используя регулятор давления после себя, можно добиться стабилизации давления энергоносителя в тепловых сетях потребителей.
Основные преимущества регулятора давления после себя
Главное преимущество данного устройства, регулирующего давление после себя, как и других приборов прямого действия заключается в том, что регулирование осуществляется за счет энергии самого теплоносителя. Не требуется подвод энергии для питания устройства от посторонних источников. Также следует отметить простоту монтажа, не требующую от монтажного персонала более высокой квалификации, чем та, что необходима при строительстве обычного теплового пункта. Применение такого автоматического устройства, как регулятор давления после себя, позволяет оптимизировать параметры теплоносителя перед отпуском потребителям, уменьшить потери тепла и общие расходы в сети, улучшить условия работы сетевых насосов.
Технические характеристики
Основные технические параметры регулятора аналогичны подобным приборам фланцевого исполнения, предназначенным для врезки в трубопроводы:
- Условный проход Ду.
- Значение условного давления Ру.
- Диапазон настройки.
- Максимально допустимая температура регулируемой среды.
- Присоединительные и габаритные размеры
Необходимость монтажа прибора, регулирующего давление после себя, определяется при проектировании тепловой сети по результатам режимных расчетов.
