Оборудование для обезжиривания в органических растворителях

Обезжиривание проводят в парах растворителя или непосредственно окунанием в растворитель. Установка для обезжиривания в парах растворителя представляет собой футерованную ванну закрытого типа, через которую проходит конвейер, предназначенный для подачи деталей с корзинами в испарительную зону.

Растворитель, находящийся в ванне, подогревают с помощью ТЭНов, имеющих терморегуляторы, или змеевиков (при паровом обогреве), расположенных в нижней ее части. Образующиеся при этом пары растворителя конденсируются в верхней части ванны (на водяном холодильнике и крышке) и стекают в виде капель на детали, уложенные в корзинах. После обезжиривания деталей растворитель вновь попадает в ванну, где по мере загрязнения его регенерируют или частично заменяют.

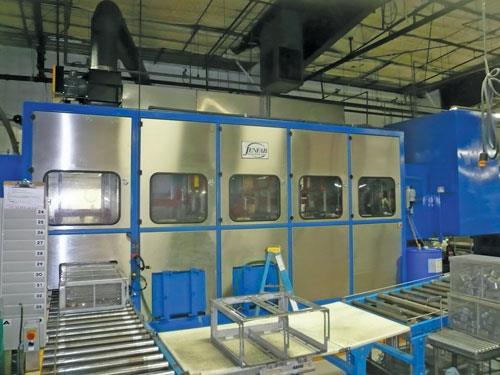

Установка для обезжиривания мелких деталей последовательным окунанием их в несколько ванн с подогретым растворителем (трихлорэтилен). Детали, помещенные в корзины из перфорированной стали, двигаются на конвейере, который расположен внутри установки, разделенной на две части: в нижней расположены три ванны с растворителем, а в верхней производят сушку деталей. Обезжиривание их осуществляют при температуре растворителя 60 °С, подогретого с помощью ТЭНов.

Установка снабжена дистиллятором для регенерации и резервуарами для чистого и грязного растворителей. В испарительной камере дистиллятора осуществляют нагрев загруженного растворителя через масляную баню с помощью ТЭНов. После испарения чистый растворитель конденсируется в змеевике, охлаждаемом холодной водой, и по системе трубопроводов сливается в бак для хранения. Загрязненный остаток растворителя собирают в специальную емкость.

Кроме того, установка снабжена системой насосов, перекачивающих чистый растворитель из бака для хранения в рабочие ванны, а из них в бак для загрязненного растворителя. Установка работает в автоматическом режиме, за исключением операций загрузки и выгрузки, производимых вручную.
