Рукава высокого давления (РВД) и кабели являются критически важными элементами в различных отраслях промышленности, включая нефтегазовый сектор, строительную технику, горнодобывающую промышленность и сельское хозяйство. Они подвергаются значительным механическим, температурным и химическим воздействиям, что может привести к их повреждению и, как следствие, к простоям оборудования и дополнительным затратам на ремонт.
Для минимизации рисков используются специализированные системы защиты РВД и кабеля. В данной статье рассмотрены основные виды защитных решений, их преимущества и области применения.
1. Основные угрозы для РВД и кабелей
Прежде чем перейти к системам защиты, важно понять, какие факторы могут повредить рукава и кабели:
- Механические повреждения (перетирание, удары, растяжение, сдавливание).
- Воздействие высоких и низких температур (перегрев, обледенение).
- Химическая агрессия (масла, кислоты, щелочи, растворители).
- Абразивный износ (контакт с грунтом, камнями, металлическими поверхностями).
- УФ-излучение и окисление (разрушение внешнего слоя под воздействием солнца).
Для предотвращения этих угроз применяются различные защитные системы.
Виды защиты РВД
Защитные оболочки и чехлы
Наиболее распространенный способ защиты – использование специальных оболочек из износостойких материалов:
- Полиуретановые чехлы – обладают высокой эластичностью, устойчивостью к истиранию и химическим веществам.
- Термоусаживаемые трубки – обеспечивают герметизацию и защиту от влаги и коррозии.
- Металлические оплетки – применяются в условиях высоких механических нагрузок и экстремальных температур.
Спиральная и гофрированная защита

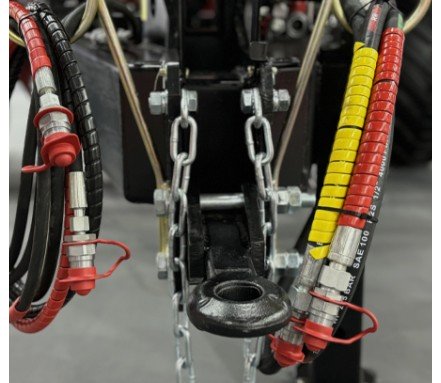

- Спиральные кожухи (из ПВХ, полиамида или металла) – предотвращают перегибы и перетирание РВД при динамических нагрузках.
- Гофротрубы – защищают от вибраций и ударов, часто используются в гидравлических системах спецтехники.
Системы подвеса и фиксации
Для исключения провисания и трения применяются:
- Кабельные цепи и направляющие.
- Зажимы и клипсы.
- Магнитные держатели (для быстрого монтажа/демонтажа).
Защита кабелей
Кабели, особенно в промышленных условиях, также нуждаются в дополнительной защите.
Кабельные каналы и лотки
- Металлические лотки – защищают от механических повреждений и перегрева.
- Пластиковые короба – легкие, устойчивые к коррозии, применяются в помещениях.
Гибкие кабельные цепи (энергоцепи)
Используются в станках, роботах и подвижных механизмах для:
- Предотвращения перекручивания.
- Защиты от перегибов.
- Увеличения срока службы кабеля.
Броня и экранирование
- Стальная броня – защищает от раздавливания и грызунов.
- Медное экранирование – снижает электромагнитные помехи.
Инновационные решения
Современные технологии предлагают новые способы защиты:
- Самовосстанавливающиеся покрытия – при повреждении материал "затягивает" трещины.
- Умные датчики износа – встроенные сенсоры предупреждают о необходимости замены.
- Композитные материалы – сочетают легкость и высокую прочность.
Выбор системы защиты
При подборе защиты необходимо учитывать:
- Условия эксплуатации (температура, влажность, химическая среда).
- Тип нагрузки (статика/динамика).
- Требования к гибкости и весу.
Системы защиты РВД и кабеля – это не просто дополнительные аксессуары, а необходимость для обеспечения долговечности и безопасности оборудования. Правильный выбор защитных решений позволяет значительно снизить затраты на ремонт и простои, повышая общую эффективность производства.
С развитием технологий появляются новые материалы и методы защиты, что делает этот сегмент рынка все более разнообразным и эффективным.
