Сферический подшипник — это уникальное изобретение инженерной мысли, которое позволяет одному узлу одновременно воспринимать радиальные, осевые и угловые нагрузки. В отличие от цилиндрических втулок, здесь внутреннее кольцо имеет выпуклую сферическую поверхность, которая может поворачиваться внутри наружного кольца с вогнутой сферой. Это даёт возможность компенсировать перекосы валов, ошибки монтажа и деформации корпусов, что делает сферические подшипники незаменимыми в гидравлических цилиндрах, шарнирных соединениях подвесок, в узлах навесного оборудования тракторов и даже в медицинских имплантатах. Но за этой кажущейся простотой скрывается сложный выбор материалов. Наружное и внутреннее кольца могут быть выполнены из закалённой стали, антифрикционной бронзы, полимера PTFE или многокомпонентных композитов. Каждый вариант диктуется условиями работы: нагрузкой, скоростью угловых перемещений, температурой, наличием или отсутствием смазки, агрессивностью среды. В этой статье мы детально пройдёмся по всем четырём основным группам материалов, сравним их физико-механические свойства, разберём типичные разрушения и дадим практические рекомендации, как не ошибиться с выбором для конкретного узла.
Сталь — основа прочности и точности

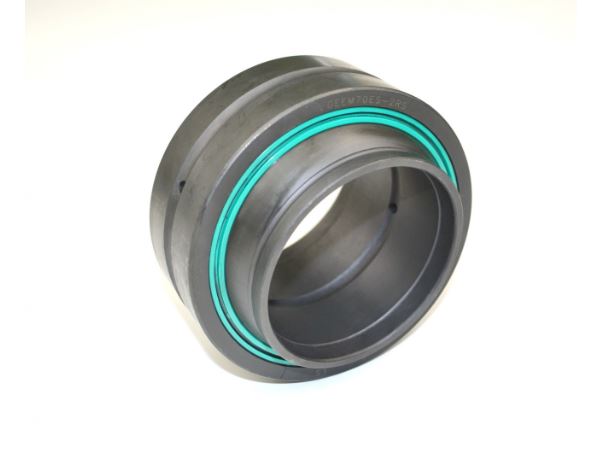

Начнём с самого классического и распространённого варианта — полностью стальные сферические подшипники. Они состоят из двух колец: наружного и внутреннего, оба изготовлены из высокоуглеродистой или легированной стали, прошедшей закалку и отпуск до твёрдости 55–62 единиц по роквеллу. Сферические поверхности тщательно шлифуются и полируются до шероховатости в доли микрона. Между кольцами обычно предусмотрен тонкий зазор, заполняемый смазкой через пресс-маслёнку.
Главное преимущество стали — её способность выдерживать колоссальные нагрузки, как статические, так и динамические. Удельная нагрузка таких подшипников может достигать 200–300 мегапаскалей, что в несколько раз превышает возможности любых неметаллических материалов. Кроме того, сталь обладает высоким модулем упругости, что гарантирует минимальные деформации даже под пиковыми усилиями, а значит, точность взаимного положения деталей сохраняется на протяжении всего срока службы.
Но у стали есть два серьёзных недостатка. Первый — необходимость постоянной и качественной смазки. В сухую стальные сферические поверхности очень быстро схватываются, возникают задиры, и подшипник выходит из строя. Второй — чувствительность к коррозии. Без защитного покрытия или масляной плёнки сталь ржавеет, что ухудшает поверхность и увеличивает трение. Поэтому стальные сферические подшипники применяют в основном в тяжелонагруженных закрытых узлах с принудительной смазкой, например, в прокатных станах, прессах, крановых механизмах.
Для улучшения антифрикционных свойств стальные кольца иногда подвергают поверхностной обработке — сульфидированию, фосфатированию или нанесению тонкого слоя дисульфида молибдена. Это позволяет работать в режиме граничного трения при кратковременных перебоях с подачей масла. Однако такой подход лишь отодвигает проблему, но не решает её кардинально.
Бронза — классика для шарнирных узлов
Бронзовые сферические подшипники — это, по сути, втулка из бронзы с внутренней сферической поверхностью, которая работает непосредственно по валу, выполненному в виде сферы (или наоборот — стальной шаровой палец запрессован в бронзовую обойму). Чаще всего используют оловянистые или свинцовистые бронзы, которые обладают отличной прирабатываемостью и способностью работать при недостатке смазки благодаря мягким включениям свинца.
Бронза выигрывает у стали в нескольких отношениях. Во-первых, она значительно меньше склонна к задирам даже при кратковременном «масляном голодании». Во-вторых, бронза хорошо демпфирует вибрации и ударные нагрузки, что важно для шарниров в строительной и дорожной технике. В-третьих, бронза не ржавеет и может работать в условиях повышенной влажности или в контакте с водой, если выбрана соответствующая марка (например, алюминиевая бронза).
Однако бронза уступает стали по прочности и износостойкости при высоких контактных давлениях. Её предельная нагрузка редко превышает 80–100 мегапаскалей, и при перегрузке происходит выдавливание мягкой фазы, что ведёт к быстрому износу. Кроме того, бронза дороже стали, а её теплопроводность ниже, чем у стали, что может вызывать локальный нагрев в зоне пятна контакта.
Тем не менее, в узлах с регулярным качательным движением, где смазка подаётся периодически, бронзовые сферические подшипники являются золотым стандартом. Их ставят в навеску тракторов, в шарниры рулевых тяг, в поворотные механизмы экскаваторов. Часто бронзовый слой делают не сплошным, а с сотовыми карманами для удержания смазки, что увеличивает межсервисный интервал.
PTFE — бессмазочная революция
Политетрафторэтилен, или PTFE, в сферических подшипниках выступает либо как самосмазывающийся слой, нанесённый на стальную или бронзовую основу, либо как наполнитель в композитной обойме. Чистый PTFE слишком мягок для восприятия высоких нагрузок, но в сочетании с твёрдым каркасом он образует идеальную пару скольжения. Чаще всего конструкция выглядит так: стальное наружное кольцо с внутренней сферической поверхностью, на которую наклеена или напрессована ткань из стекловолокна, пропитанная PTFE, и стальной сферический палец.
Такая конструкция полностью исключает внешнюю смазку. PTFE при трении переносится на поверхность стального пальца, образуя плёнку с коэффициентом трения 0,03–0,05, которая стабильно работает в диапазоне от минус 200 до плюс 150 градусов. Это делает PTFE-подшипники идеальными для техники, где масло недопустимо по санитарным или технологическим причинам: в пищевых машинах, в вакуумных установках, в текстильном оборудовании, в атомной промышленности.
Ограничения PTFE-слоя — это низкая износостойкость при высоких скоростях качания и неспособность воспринимать ударные нагрузки без деформации. При наличии вибраций или микроперемещений с большой амплитудой плёнка PTFE может вытираться быстрее, чем восстанавливаться, и тогда наступает контакт «сталь по стали» с катастрофическими последствиями. Поэтому для ударных режимов PTFE не применяют — там остаются бронза или специальные композиты.
Также важно отметить, что PTFE боится радиации и некоторых агрессивных растворителей, хотя к большинству кислот и щелочей он абсолютно инертен. Для увеличения износостойкости в PTFE-матрицу часто вводят наполнители — графит, дисульфид молибдена или бронзовый порошок, что повышает несущую способность на 20–30%.
Композиты — многокомпонентные гибриды
Композитные сферические подшипники — это самая современная и быстро развивающаяся группа материалов. По сути, они представляют собой сочетание металлической основы (сталь или бронза), армирующих волокон (стеклянных, углеродных или арамидных) и полимерной матрицы (чаще всего PTFE или полиамид) с добавлением твёрдых смазок (графит, MoS₂). Такая структура позволяет добиться уникальных свойств: низкого трения, высокой нагрузочной способности, демпфирования ударов и коррозионной стойкости одновременно.
Наиболее известны два типа композитов. Первый — это тканевые композиты, где переплетённые нити стекловолокна или кевлара пропитаны смолой с PTFE. Такой материал наклеивают на внутреннюю поверхность стального кольца. Он обладает высокой прочностью на разрыв и одновременно скользкой поверхностью. Второй тип — это литьевые композиты на основе полиамида или полиэфирэфиркетона с распределёнными наполнителями. Они формуются непосредственно в форму и не требуют отдельной металлической подложки, хотя часто используются с тонкой стальной втулкой для жёсткости.
Композиты занимают промежуточное положение между PTFE и бронзой. Они дороже бронзы, но дешевле специализированных PTFE-покрытий на высоконагруженных узлах. Они не требуют смазки, как PTFE, но выдерживают большие удельные нагрузки — до 100–120 мегапаскалей, что сопоставимо с бронзой. При этом они легче металлов, что важно для мобильной техники, и не корродируют.
Главный враг композитов — это абразивная пыль, которая проникает между волокнами и перетирает их как напильник. Поэтому в открытых шарнирах, работающих в песке или грязи, композиты не используют. Для них обязательны защитные пыльники или лабиринтные уплотнения. Также композиты чувствительны к циклическому нагреву выше 150 градусов, так как полимерная матрица может размягчиться, и волокна потеряют своё армирующее действие.
Сравнение материалов по ключевым параметрам
Сравним четыре группы по семи основным характеристикам, чтобы читателю было легче ориентироваться. По максимальной нагрузке сталь лидирует с огромным отрывом — до 300 мегапаскалей. Бронза и композиты делят второе место (100–120), PTFE-слой замыкает (40–60). По необходимости смазки сталь требует её постоянно, бронза — периодически, PTFE и композиты — не требуют вообще.
По температурной стойкости сталь держит до 400 градусов, бронза — до 300, композиты — до 150 (исключая специальные марки), PTFE — до 150–180. По коррозионной стойкости бронза и композиты выигрывают у стали, но PTFE — абсолютный чемпион по химической инертности.
По вибродемпфированию (способности гасить колебания) композиты и бронза примерно одинаковы и значительно превосходят сталь, которая передаёт все вибрации на корпус. PTFE также демпфирует, но он слишком мягок для сильных ударных волн. По скорости углового перемещения максимальные значения даёт сталь со смазкой (до 30 градусов в секунду), затем бронза (20), затем PTFE (10–15), композиты — в зависимости от типа, но в среднем около 10–12.
По стоимости от дешёвых к дорогим ряд выглядит так: сталь (без покрытия), бронза, сталь с PTFE-покрытием, композиты, специализированные PTFE с наполнителями. Однако следует учитывать, что стальной подшипник требует масляной станции, а композит — нет, поэтому итоговая стоимость владения часто выравнивается.
Влияние смазки на выбор материала
Смазка — это главный фактор, который переворачивает все рейтинги. Если у вас есть постоянная принудительная смазка и высокие нагрузки — выбирайте сталь, она самая надёжная и точная. Если смазка периодическая или возможны кратковременные сухие пуски — ставьте бронзу. Если смазки нет в принципе и не может быть — PTFE или композит. Если вы не уверены в условиях эксплуатации или возможен абразив — лучше перестраховаться бронзой или композитом с пыльником, но не PTFE.
Есть ещё одно важное замечание: сферические подшипники работают при качательных движениях, а не при полном вращении. Это означает, что масляный клин, как в обычных подшипниках, здесь не формируется. Поэтому даже для стали требуется смазка с высокими противозадирными свойствами, которая остаётся на поверхности при малых относительных перемещениях. Обычное индустриальное масло здесь часто не подходит — нужны литиевые смазки с добавкой дисульфида молибдена.
Технологии изготовления и их влияние на качество
Способ изготовления сильно влияет на характеристики. Стальные сферические подшипники чаще всего вытачиваются из поковок, затем их сферические поверхности шлифуются и хонингуются на специальных станках с ЧПУ. Точность геометрии достигает 2–3 микрометров, что позволяет использовать их в высокоточных механизмах.
Бронзовые обоймы получают центробежным литьём или порошковой металлургией. Литьё даёт хорошую макроструктуру, но возможно наличие пор. Порошковая технология (спекание) позволяет получить равномерное распределение свинца и других добавок, но уступает по прочности литью.
PTFE-покрытия наносят методом трафаретной печати, термоадгезией или приклейкой тканого материала. Самый качественный метод — холодное прессование с последующим отжигом, но он дорог и используется только для ответственных аэрокосмических узлов.
Композиты формуются под давлением в закрытых пресс-формах при нагреве, что даёт хорошую повторяемость размеров. Армирующие волокна могут быть уложены послойно, создавая заданную анизотропию свойств — например, повышенную прочность в направлении действия основного усилия.
Специфика эксплуатации и типичные разрушения
У каждого материала есть свой «почерк» отказа. Стальные подшипники чаще всего выходят из строя из-за усталостного выкрашивания поверхности (питтинг) или из-за задиров при пересыхании. Бронзовые — из-за выдавливания мягкой фазы и нарастания зазора. PTFE — из-за полного истирания тонкой плёнки, когда вал начинает контактировать с основой. Композиты — из-за расслаивания волокон или проникновения абразива, который перетирает связующее.
Важно регулярно проверять сферические подшипники на наличие люфта. Для этого используют индикаторную стойку: прикладывают усилие в радиальном направлении и замеряют перемещение. Увеличение люфта более чем на 0,1–0,15 миллиметра (для средних размеров) сигнализирует о необходимости замены. Для PTFE и композитов критическим параметром является также потеря смазывающей способности — при появлении скрипа или нагрева следует немедленно остановить механизм для осмотра.
Современные тренды и инновации
Наука движется в сторону создания «умных» композитов, которые выделяют дополнительную смазку при перегреве или появлении задиров. Например, разрабатываются капсулы с дисульфидом молибдена в полимерной оболочке, которые вскрываются только при экстремальном нагреве. Также ведутся работы по использованию углеродных нанотрубок в качестве армирующего наполнителя, что повышает прочность композитов на 40–50% без увеличения веса.
В бюджетном сегменте появляются композиты без металлической основы — полностью полимерные сферические подшипники для малых нагрузок. Они используются в мебели, дверных доводчиках, велосипедной технике. Их ресурс невелик, но и цена копеечная.
Для агрессивных сред активно внедряются покрытия из оксида алюминия или керамики, которые наносятся на стальные кольца и работают без смазки при температурах до 500 градусов. Однако это уже отдельная история, выходящая за рамки нашей четвёрки.
Практический алгоритм выбора
Итак, как же выбрать материал для своего сферического подшипника? Первый вопрос: есть ли смазка и будет ли она подаваться постоянно? Если да — сталь или бронза. Если нет — PTFE или композит. Второй вопрос: какова максимальная нагрузка? Если более 100 мегапаскалей — только сталь с принудительной смазкой. Если 50–100 — бронза или армированный композит. Если меньше 50 — можно взять PTFE-слой.
Третий вопрос: какова температура? До 150 градусов — работают все; до 250 — сталь и бронза; свыше 250 — только сталь с защитными покрытиями. Четвёртый вопрос: есть ли абразивная среда? Если да, исключайте открытые PTFE и композиты без пыльников, оставляйте бронзу или сталь с уплотнениями. Пятый вопрос: требуются ли частые угловые перемещения с высокой скоростью? Для быстрых качаний лучше сталь, так как она меньше греется.
И последнее: всегда учитывайте стоимость полного жизненного цикла. Дорогая сталь с масляной системой может быть дешевле в расчёте на год, чем дешёвый PTFE, который меняется каждый месяц. Доверяйте расчётам, а не интуиции, и тогда ваш сферический подшипник будет работать именно столько, сколько заложено в проекте.
В итоге, сталь, бронза, PTFE и композиты — это не ступени эволюции, а параллельные ниши, каждая из которых нужна и востребована. Выбор должен базироваться на точном знании условий, и только тогда вы получите максимум надёжности и экономии.
