В современном машиностроении, гидравлике и пневматике текстильная защита OSS (открытая синтетическая оплётка) стала настоящим спасением для рукавов и кабелей, работающих в экстремальных условиях. Эта гибкая, дышащая и при этом невероятно прочная оболочка предохраняет резиновые и полимерные шланги от истирания, ультрафиолета, агрессивных жидкостей и даже от открытого пламени на короткое время. Но вся польза OSS-защиты сводится к нулю, если неправильно подобран её диаметр. Слишком узкая защита не налезет на рукав или будет пережимать его, нарушая проходное сечение и снижая срок службы. Слишком широкая — будет болтаться, собираться в гармошку, протираться и не выполнять свою основную функцию. Как же найти ту самую золотую середину? Как учесть не только наружный размер рукава, но и его расширение под давлением, допуски на производство и температурные деформации? В этой статье мы дадим исчерпывающее практическое руководство по подбору диаметра текстильной защиты OSS, разберём типичные ошибки и покажем, как сделать правильный выбор раз и навсегда.
Что такое OSS и из чего она состоит

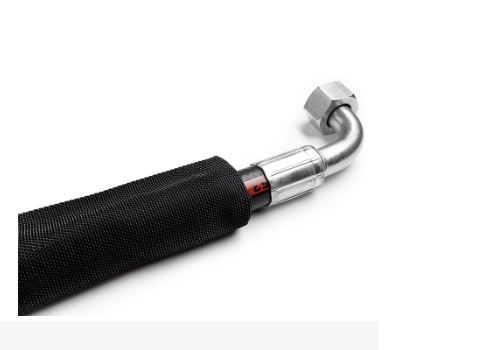

Текстильная защита OSS (open spiral sleeve — открытая спиральная оплётка) представляет собой трубчатую оболочку, сплетённую из синтетических нитей — чаще всего из полиэстера, нейлона (полиамида) или арамидных волокон, таких как кевлар. Плетение выполняется по косому методу, что обеспечивает высокую гибкость и возможность расширения в радиальном направлении без потери прочности. Именно эта особенность делает OSS «дышащей» и саморегулируемой: она может растягиваться по диаметру до 30–50% от номинального, чтобы плотно облегать рукав даже при изменениях его объёма.
Главное преимущество OSS — это её способность работать как «кожа» для шланга: она защищает от механических повреждений (истирание, порезы), от химических реагентов (масла, кислоты, растворители), от ультрафиолетового старения, а также от кратковременного воздействия высоких температур. Кроме того, OSS не горит (специальные пропитки) и не накапливает статическое электричество при заземлении.
Однако для эффективной работы OSS должна плотно, но без излишнего напряжения облегать рукав. Слишком плотное облегание ограничивает расширение рукава под давлением; слишком свободное — позволяет защите смещаться, что ведёт к её преждевременному износу от трения о внешние поверхности.
Почему важен правильный подбор диаметра
Основная функция OSS — защита. Если диаметр подобран верно, оплётка сидит на рукаве как вторая кожа: не смещается при изгибах, не собирается складками, не пережимает и не перетирает внутренний шланг. При этом она оставляет достаточно свободы для теплового расширения и для увеличения объёма рукава под рабочим давлением (особенно актуально для резиновых рукавов, которые «дышат» в импульсных режимах).
Неправильный выбор диаметра ведёт к трём основным проблемам. Первая — если OSS слишком мала, она натягивается как струна, сжимает рукав, увеличивает внутреннее трение и может вызвать снижение расхода жидкости из-за деформации внутреннего слоя. Кроме того, натянутая оплётка сама испытывает повышенное напряжение в нитях, что сокращает её ресурс вдвое-втрое. Вторая — если OSS слишком велика, она свободно перемещается вдоль рукава, в местах изгибов собирается в гармошку, а в этих складках задерживается грязь и абразив, который как пила перетирает оплётку изнутри и повреждает рукав.
Третья проблема — косвенная: неправильная OSS создаёт ложное ощущение защиты. Оператор видит оплётку и думает, что рукав надёжно защищён, но на самом деле из-за большого диаметра она не работает как амортизатор ударов, и при случайном контакте с острым краем рукав получает повреждение сквозь ослабленную оплётку.
Основные параметры для подбора диаметра
Чтобы правильно подобрать диаметр OSS, нужно знать три ключевых параметра рукава: наружный диаметр в свободном состоянии (измеренный штангенциркулем), максимальный наружный диаметр при рабочем давлении (указан в паспорте или может быть измерен на стенде) и минимальный радиус изгиба, который влияет на то, как OSS поведёт себя на поворотах.
Производители OSS обычно указывают диапазон рекомендуемых наружных диаметров рукавов для каждого типоразмера оплётки. Например, OSS-10 обычно рассчитана на рукава с наружным диаметром от 8 до 12 мм, OSS-16 — от 14 до 18 мм и так далее. Но это лишь ориентир, потому что реальный рукав может иметь отклонения по толщине стенки или по слою изоляции.
Также нужно учитывать коэффициент заполнения — то, насколько плотно нити оплётки покрывают поверхность. У разных производителей этот показатель варьируется от 60% до 90%. Для агрессивных сред (песок, щебень) лучше выбирать OSS с высоким заполнением и минимальным зазором, а для чистых помещений — с большим зазором для вентиляции.
Как измерить наружный размер рукава правильно
Первое и самое важное — измерение. Не полагайтесь на паспортные данные, особенно если рукав уже был в эксплуатации или хранился длительное время. Резина стареет, разбухает от масел или, наоборот, усыхает. Всегда измеряйте фактический наружный диаметр в нескольких точках по длине рукава: на прямом участке, на изгибе и возле фитингов. Фитинги часто имеют больший диаметр, чем сам рукав, и если вы наденете OSS на фитинг, она должна проходить свободно, но не болтаться на основном участке.
Для измерения используйте штангенциркуль с точностью до 0,1 мм. Проведите замеры на расстоянии 5–10 см от каждого конца и в середине. Возьмите среднее арифметическое. Если разброс более 1 мм, это указывает на овальность рукава — для него нужно выбирать OSS с большим запасом, чтобы не пережимать в местах наибольшего диаметра.
Важно также учитывать толщину защитной оплётки. Сама OSS имеет собственную толщину стенки (обычно 0,5–1,5 мм), и она увеличивает общий наружный диаметр рукава вместе с защитой. Если вы прокладываете рукав в жёлобе или через отверстия, вам нужно знать габаритный размер «рукав + OSS», чтобы не ошибиться с зазором.
Прибавка на давление и температурное расширение
Резиновые рукава высокого давления при подаче рабочей жидкости расширяются в диаметре. Это расширение может составлять от 2% до 7% от номинального диаметра в зависимости от типа арматуры и давления. Например, рукав диаметром 20 мм под рабочим давлением 200 бар может увеличиться до 21,5 мм. Если OSS подобрана впритык по холодному размеру, она начнёт испытывать сильное напряжение при первом же включении давления.
Поэтому правилом хорошего тона является прибавка в 10–15% к наружному диаметру рукава при выборе минимального внутреннего диаметра OSS. То есть если рукав в покое имеет диаметр 20 мм, выбирайте OSS, рассчитанную на диапазон от 22 до 25 мм. Это даст свободу для расширения и не создаст чрезмерного натяжения нитей.
Температурное расширение тоже играет роль. Для рукавов, работающих в горячих цехах (до 80–100 градусов), диаметр может увеличиваться на 1–2% от теплового расширения. Поэтому запас на температуру лучше сделать отдельно: если рабочая температура выше 50 градусов, добавляйте ещё 2–3% к расчётному диаметру.
Таблицы подбора: как ими пользоваться без ошибок
Большинство производителей OSS предлагают таблицы соответствия, где для каждого артикула указан рекомендуемый диапазон наружных диаметров рукавов. Однако эти таблицы часто составлены для идеализированных условий — без учёта фитингов, без учёта расширения под давлением и без учёта изгибов. Поэтому используйте их как отправную точку, но никогда не берите минимальное значение диапазона, если у вас динамический режим.
Лучший алгоритм: найдите в таблице строку, где ваш диаметр рукава находится в середине диапазона. Например, для рукава 25 мм выбирайте OSS с диапазоном 24–28 мм — ваш размер 25 попадает в середину. Это даст равномерный запас как в меньшую, так и в большую сторону. Если же вы берёте OSS с диапазоном 25–28 мм, то вы находитесь на нижней границе, что рискованно.
Также обращайте внимание на максимальный диаметр, который OSS может принять без потери прочности. Обычно это на 20–30% больше номинала. Но работать на пределе не стоит — нити сильно натянуты, и любое случайное воздействие (удар, перегиб) может вызвать разрыв нескольких волокон, что приведёт к локальному ослаблению.
Особенности для рукавов с фитингами
Фитинги — это всегда головная боль при подборе OSS. Их наружный диаметр может быть на 3–5 мм больше самого рукава. Если вы наденете OSS поверх фитинга, она должна свободно через него проходить. Но если вы наденете её на рукав между фитингами, то при монтаже вам придётся сначала надеть OSS на один фитинг, сдвинуть её на рукав, а затем присоединить второй фитинг.
Для упрощения процесса многие используют OSS с небольшим «раскрытием» — она растягивается как чулок и пропускает фитинг большего диаметра, а затем сужается на теле рукава. Однако такое раскрытие уменьшает прочность нитей на 10–15%, поэтому не рекомендуется делать его слишком частым. Лучше выбрать OSS на один типоразмер больше, чтобы она свободно проходила через фитинг, а затем, если она немного болтается на рукаве, использовать фиксирующие хомуты или термоусадочные кольца на концах.
Важно: никогда не обрезайте OSS впритык к фитингу без фиксации. Со временем от вибрации конец оплётки начнёт распускаться, и защита потеряет целостность. Оставляйте запас в 2–3 сантиметра и закрепляйте его пластиковым хомутом или нитяной обмоткой.
Как проверить правильность подбора на практике
Даже после всех расчётов лучшая проверка — это натурный тест. Отрежьте кусок OSS длиной примерно 30–40 см и наденьте его на отрезок рукава с установленными фитингами. Затем выполните несколько простых манипуляций.
Во-первых, попробуйте сдвинуть OSS вдоль рукава рукой. Если она перемещается без заметного усилия, но при этом не болтается и не провисает — зазор нормальный. Если она не сдвигается совсем или с огромным трудом — она слишком мала. Если она провисает больше чем на 2–3 мм от поверхности рукава — велика.
Во-вторых, согните рукав на минимальный радиус изгиба, допустимый по паспорту. Посмотрите на внутреннюю сторону дуги: OSS должна образовывать равномерные складки, но не собираться в грубые «гармошки». Если складки очень глубокие и плотные — оплётка слишком свободна. Если складок нет, но OSS натягивается как струна — слишком мала.
В-третьих, подайте давление в рукав (если есть возможность) и визуально оцените, не появились ли участки, где OSS сильно натянулась или, наоборот, ослабла. В рабочем состоянии натяжение нитей должно быть умеренным — не позволяйте ей превращаться в тугую пружину.
Особенности для разных типов рукавов
Рукавы высокого давления с одной оплёткой расширяются больше, чем с двумя или четырьмя. Поэтому для однооплёточных рукавов запас по диаметру должен составлять 15–20%, а для многооплёточных — 8–10%. Также учитывайте материал внутреннего слоя: термопластичные рукава расширяются меньше резиновых, так что для них запас можно уменьшить.
Для силиконовых и фторопластовых рукавов, которые обладают высокой химической стойкостью, но малым допуском по расширению, подбирают OSS почти впритык, с запасом всего 3–5%. Однако такие рукава обычно не используются в высокодинамичных режимах, поэтому это допустимо.
Для рукавов с наружной изоляцией из пенополиуретана (часто используется в пневматике) диаметр может быть завышен из-за мягкого слоя, который при сжатии уменьшается. В этом случае выбирайте OSS по минимальному диаметру сжатого рукава, чтобы она не болталась после обжатия хомутами.
Типичные ошибки и как их избежать
Самая частая ошибка — выбор диаметра строго по паспорту без учёта реальных допусков. Приходится переделывать, снимать оплётку и менять на бóльшую, теряя время и материал. Второе место занимает игнорирование фитингов — когда OSS налезает на рукав, но не находит на фитинг, и её приходится разрезать или натягивать с риском порвать.
Третья ошибка — не учитывать, что со временем OSS немного растягивается от вибрации и тепла, особенно полиэфирная. Поэтому начальный натяг должен быть чуть выше среднего, чтобы после обкатки она села как надо.
Четвёртая ошибка — покупка OSS без сертификата или с неясным происхождением. Дешёвая оплётка часто имеет неравномерный диаметр по длине, и даже если вы правильно всё рассчитали, на практике она будет то шире, то уже, создавая проблемы.
Рекомендуем также вести журнал подбора: записывайте марку рукава, его фактический диаметр, выбранный артикул OSS и результаты тестов. Со временем у вас накопится собственная база, которая позволит подбирать защиту с закрытыми глазами.
Когда нужна двойная OSS или усиленная версия
В некоторых случаях одной текстильной защиты недостаточно. Если рукав работает в зоне постоянного интенсивного трения о металлические поверхности (например, на гусеничной технике), имеет смысл использовать усиленную OSS с арамидными нитями, которая обладает вдвое большей стойкостью к истиранию. Для таких оплёток диапазон диаметров часто смещён в меньшую сторону, потому что они меньше растягиваются.
Двойная OSS — когда две оплётки надеты одна на другую — применяется для защиты от очень агрессивных сред или от механических повреждений с высокой энергией удара. При этом внутренняя OSS подбирается почти впритык, а наружная — на один-два размера больше, чтобы не сжимать внутреннюю. Но такая конструкция заметно утяжеляет рукав и уменьшает его гибкость, поэтому применяется редко.
Выводы и пошаговая инструкция
Подведём итог в виде чёткого алгоритма.
Шаг 1: измерьте фактический наружный диаметр рукава в нескольких местах, возьмите среднее значение.
Шаг 2: определите рабочее давление и температуру. Если давление выше 100 бар, добавьте 10% к диаметру; если температура выше 50 градусов, добавьте ещё 2–3%.
Шаг 3: измерьте диаметр фитингов — он должен быть меньше внутреннего диаметра OSS в свободном состоянии, чтобы оплётка могла через них пройти.
Шаг 4: выберите из таблицы производителя типоразмер OSS, у которого диапазон охватывает ваше расчётное значение (после добавок) примерно в середине диапазона.
Шаг 5: отрежьте тестовый кусок и проверьте монтаж на реальном рукаве с фитингами, как описано выше.
Шаг 6: если тест прошёл успешно, нарезайте необходимую длину с запасом 5–10% на усадку при изгибах и фиксацию концов.
Шаг 7: закрепите концы OSS термоусадочными трубками или хомутами, чтобы предотвратить роспуск краёв.
И помните: лучше взять OSS на один размер больше и сделать фиксацию, чем мучиться с натянутой, которая пережимает рукав. В мире текстильных защит свобода — это не враг, а друг, если она контролируемая. Правильно подобранный диаметр — залог долгой и надёжной работы как самой защиты, так и защищаемого рукава. Инвестируйте время в расчёты, и ваше оборудование отплатит вам бесперебойной службой.
