На первый взгляд втулка как втулка — цилиндр с отверстием. Но если разрезать её пополам, внутри обнаруживается два разных металла. Это биметаллическая втулка. Она устроена сложнее монометаллической (цельной бронзовой или стальной), но и работает лучше в большинстве современных узлов трения. Почему же два металла оказались эффективнее одного? В этой статье мы разберём устройство биметаллической втулки, сравним её с монометаллической и покажем, в каких случаях такая конструкция даёт выигрыш в ресурсе, нагрузке и стоимости.
Что такое биметаллическая втулка

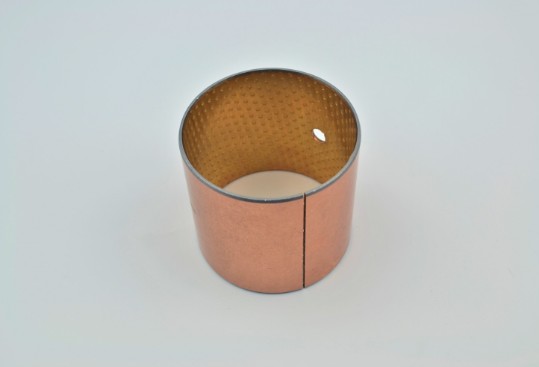

Биметаллическая втулка — это подшипник скольжения, состоящий из двух прочно соединённых металлических слоёв. Как правило, внешний слой (основа) выполнен из конструкционной стали, а внутренний (рабочий) — из антифрикционной бронзы или другого сплава с низким коэффициентом трения.
Внешний слой отвечает за прочность, жёсткость и посадку в корпусе. Внутренний — за работу в паре с валом, износостойкость и сопротивление задирам. Толщина рабочего слоя обычно составляет от 0,3 до 2 мм в зависимости от диаметра и назначения втулки.
Ключевая идея биметалла в том, чтобы использовать дешёвую и прочную сталь там, где не нужны антифрикционные свойства, и дорогую бронзу только там, где она действительно работает — на поверхности трения. Это позволяет снизить стоимость втулки при том же или даже лучшем качестве.
Устройство биметаллической втулки
Чтобы понять преимущества биметалла, нужно разобрать, как его делают и из каких слоёв он состоит.
Внешний слой (стальная основа)
Материал — низкоуглеродистая сталь (обычно 08кп, 10, 20) или, реже, конструкционная сталь с повышенной прочностью. Толщина стали от 1 до 5 мм — это до 80–90 процентов общей толщины стенки втулки.
Задачи стального слоя:
воспринимать радиальные и осевые нагрузки;
обеспечивать посадку с натягом в корпусе (сталь хорошо держит форму);
отводить тепло от зоны трения;
служить демпфером для ударных нагрузок;
давать возможность обрабатывать втулку на токарном станке без риска разрушить рабочий слой.
Сталь не обладает антифрикционными свойствами, но в биметаллической втулке это и не нужно — трение идёт по бронзовому слою. Сталь работает только как силовой каркас.
Внутренний слой (антифрикционный)
Этот слой делают из бронзы или, реже, из латуни или другого сплава. Самые распространённые марки:
свинцовистая бронза (например, с содержанием свинца до 10–15%) — отличная прирабатываемость;
оловянная бронза (броцс 5-5-5) — классика для средних нагрузок;
алюминиевая бронза (браж 9-4) — для высоких нагрузок и ударов;
специальные композиции на медной основе с добавками свинца, олова, никеля.
Толщина антифрикционного слоя — от 0,3 до 2 мм. Слишком тонкий слой изнашивается быстрее, слишком толстый — ухудшает отвод тепла и повышает стоимость. Оптимум для большинства узлов — 0,5–1,0 мм.
Этот слой также может содержать включения твёрдых смазок (графит, дисульфид молибдена) или иметь специальный профиль для удержания масла.
Соединение слоёв
Самое сложное в биметаллической втулке — соединить сталь и бронзу так, чтобы они не расслоились под нагрузкой. Используют три основных метода.
Первый метод — прокатка. На стальную полосу наносят бронзовый порошок или фольгу, затем прокатывают при высокой температуре. Диффузия происходит на границе слоёв, и они срастаются на атомном уровне.
Второй метод — центробежное литьё. Расплавленную бронзу заливают во вращающуюся стальную заготовку. Центробежная сила прижимает бронзу к стали, и после охлаждения получается прочное соединение.
Третий метод — газотермическое напыление с последующим оплавлением. Бронзовый порошок напыляют на сталь, затем нагревают до сплавления.
Лучшее соединение даёт прокатка и центробежное литьё. Механическая прочность на сдвиг между слоями достигает 150–250 МПа — это надёжнее, чем большинство покрытий.
Почему биметаллическая втулка лучше монометаллической
Сравним биметаллическую втулку с двумя монометаллическими альтернативами: цельнобронзовой и цельнометаллической (стальной).
Экономия дорогостоящей бронзы
Бронза стоит в 5–10 раз дороже конструкционной стали. В цельнобронзовой втулке весь объём сделан из дорогого материала, хотя антифрикционные свойства нужны только на поверхности. В биметаллической втулке бронза занимает лишь 10–20 процентов объёма. Остальное — дешёвая сталь.
Итог: биметаллическая втулка стоит на 40–60 процентов дешевле цельнобронзовой при той же нагрузочной способности. Для массового производства экономия огромна.
Лучшая несущая способность
Сталь прочнее бронзы. Предел текучести стали 20–35 — 250–400 МПа, у бронзы (даже самой прочной) — 150–250 МПа. В биметаллической втулке основная нагрузка приходится на стальной слой. Это позволяет выдерживать удельные давления на 30–50 процентов выше, чем у цельнобронзовой втулки того же габарита.
При этом внутренний бронзовый слой остаётся мягким и не повреждает вал. Получается идеальный компромисс: жёсткость стали снаружи, мягкость бронзы внутри.
Стабильная посадка в корпусе
Сталь имеет коэффициент теплового расширения близкий к чугуну и стали корпуса (11–13 × 10⁻⁶ к⁻¹). У бронзы этот коэффициент выше (17–19 × 10⁻⁶ к⁻¹). Цельнобронзовая втулка при нагреве расширяется сильнее, чем стальной корпус, — это может уменьшить посадочный натяг или даже привести к провороту.
Биметаллическая втулка снаружи стальная, поэтому её тепловое расширение согласовано с корпусом. Посадка остаётся стабильной во всём рабочем диапазоне температур.
Устойчивость к динамическим нагрузкам
Сталь лучше демпфирует ударные нагрузки, чем бронза. Бронза более хрупкая и может треснуть при резком ударе. В биметаллической втулке стальная основа работает как амортизатор, поглощая энергию удара и защищая бронзовый слой от разрушения.
Лучший отвод тепла
Теплопроводность стали (45–50 вт/(м·к)) ниже, чем у бронзы (60–100), но разница не такая большая, как может показаться. Главное преимущество биметалла в том, что толстый стальной слой быстро отводит тепло от тонкого бронзового в массив корпуса. Тонкий бронзовый слой нагревается равномерно и не создаёт опасных градиентов температур. В цельнобронзовой втулке слой бронзы толстый, и её поверхность может перегреваться быстрее, чем успевает уйти тепло в корпус.
Сравнение с другими типами втулок
Биметалл против цельнобронзовой втулки
Параметр | Биметалл | Цельнобронзовая
Цена | ниже на 40–60% | высокая
Несущая способность | выше на 30–50% | средняя
Ударная вязкость | высокая (стальная основа) | средняя
Стабильность посадки при нагреве | отличная | хуже из-за расширения
Прирабатываемость к валу | хорошая (бронза) | хорошая
Коррозионная стойкость в морской воде | хуже (сталь ржавеет) | отличная (бронза)
Вывод: биметалл выигрывает по цене, прочности и стабильности, но проигрывает в коррозионной стойкости. Для сухой или масляной среды — биметалл лучше. Для морской воды или химии — цельнобронзовая.
Биметалл против стальной закалённой втулки
Стальная закалённая втулка дёшева и прочна, но имеет высокий коэффициент трения по стали (0,5–0,8 без смазки). Она требует обильной и чистой смазки и при её пропадании задирает вал. Биметалл с бронзовым слоем работает в условиях ограниченной смазки и не повреждает вал.
Вывод: для хорошо смазываемых узлов с твёрдым валом может хватить и стали. Для всех остальных случаев биметалл лучше.
Биметалл против металлофторопластовой втулки
Металлофторопласт даёт рекордно низкий коэффициент трения (0,03–0,08) и работает без смазки. Но он плохо держит ударные нагрузки и имеет ограничение по скорости (до 2 м/с). Биметалл выдерживает более высокие нагрузки и скорости, но требует смазки.
Вывод: для сухих и малонагруженных узлов — металлофторопласт. Для тяжёлых, ударных, быстроходных узлов со смазкой — биметалл.
Где применяют биметаллические втулки
Биметаллические втулки стали стандартом в тех отраслях, где нужна высокая нагрузочная способность при умеренной цене.
Автомобилестроение
Вкладыши коленчатых валов — классический пример биметалла. Стальная основа толщиной 1,5–2 мм, тонкий слой свинцовистой бронзы или алюминиевого сплава. Такие вкладыши выдерживают миллионы циклов нагружения при температурах до 150°c.
Также биметаллические втулки стоят в шатунах, распределительных валах, балансирных валах, коробках передач.
Гидравлические насосы и моторы
Рабочее давление в гидравлике достигает 30–40 МПа, и втулки воспринимают огромные нагрузки. Биметалл с бронзовым рабочим слоем выдерживает эти условия лучше монобронзы, так как стальная основа не даёт втулке деформироваться.
Дорожно-строительная техника
Бульдозеры, экскаваторы, погрузчики работают в условиях высоких ударных нагрузок и абразива. Биметаллические втулки в шарнирах гусениц и стрел выдерживают удары, которые раскололи бы цельную бронзовую втулку.
Железнодорожный транспорт
Буксовые узлы вагонов и локомотивов испытывают огромные нагрузки (до 25 тонн на ось) и работают при высоких скоростях. Биметаллические втулки с высокооловянистой бронзой служат сотни тысяч километров.
Станкостроение
Направляющие скольжения, втулки шпиндельных узлов, подшипники главного движения. Биметалл обеспечивает точное позирование и долгий ресурс.
Ограничения биметаллических втулок
Биметалл — не панацея. У него есть свои слабые места, о которых надо знать.
Первое — коррозия стальной основы. Если втулка работает в воде или в среде с кислотами, сталь на наружной поверхности или торцах может ржаветь. Коррозия ослабляет посадку и может привести к провороту. Для агрессивных сред лучше брать цельную бронзу или биметалл с нержавеющей сталью (дорого).
Второе — ограниченная толщина антифрикционного слоя. Если втулка работает в режиме, где допустимый износ превышает толщину бронзового слоя (например, при абразивном износе), то после износа слоя появится сталь с высоким трением. Узел выйдет из строя. Для таких условий нужно закладывать запас по толщине или использовать монобронзу.
Третье — сложность ремонта. Восстановить изношенный бронзовый слой на биметаллической втулке невозможно в гаражных условиях. Требуется напыление или переплавка на заводе. Цельнобронзовую втулку можно заменить новой — это проще.
Четвёртое — риск расслоения при нарушении технологии. Дешёвые биметаллические втулки с плохим соединением слоёв могут расслоиться под нагрузкой. Покупать надо только продукцию проверенных производителей с сертификацией.
Как выбрать биметаллическую втулку
Если вы остановились на биметалле, нужно правильно подобрать марку бронзы для рабочего слоя.
Для высоких нагрузок и ударных воздействий
Выбирайте алюминиевую бронзу (например, браж 9-4). Она прочная, вязкая, хорошо держит удары. Работает только при наличии смазки. Применяется в горной, строительной технике, в гидравлике.
Для средних нагрузок и хорошей смазки
Классика — оловянная бронза броцс 5-5-5. Хорошо прирабатывается, не задирает вал, работает при любых видах смазки. Самый массовый вариант для автомобилестроения и общего машиностроения.
Для работы при дефиците смазки
Нужна свинцовистая бронза (до 15–20% свинца). Свинец работает как твёрдая смазка, спасая узел при кратковременных перебоях. Такие втулки стоят в стартерах, генераторах, насосах.
Для высоких температур (более 200°c)
Применяют бронзы с добавлением никеля или кремния. Обычные оловянные и свинцовистые бронзы при перегреве теряют свойства.
По способу изготовления
Катаные биметаллические втулки (прокатка) — самые качественные, с равномерным слоем бронзы.
Центробежно-литые — хорошее соединение, но может быть неоднородность по толщине.
Напылённые — дешевле, но сцепление слоёв хуже. Для ответственных узлов не рекомендуется.
Примеры из практики
Пример первый. Коленчатый вал двигателя грузового автомобиля
Вкладыши коренных и шатунных шеек — биметаллические. Стальная основа толщиной 2 мм, рабочий слой из свинцовистой бронзы толщиной 0,4 мм. Нагрузка на вкладыш — до 40 МПа, температура масла — 120°c. Ресурс вкладыша — 500–800 тысяч километров. Цельнобронзовый вкладыш стоил бы в 3 раза дороже и прослужил не больше.
Пример второй. Шарнир поворота экскаватора
Узел работает в открытом грунте, нагрузки ударные, смазка — только при ежесменном обслуживании. Стояли цельнобронзовые втулки из броцс. Выдерживали 3 месяца, затем трескались от ударов. Перешли на биметалл (сталь + браж 9-4). Толщина бронзы 1,5 мм — с запасом на износ. Ресурс вырос до 14 месяцев. Вал не пострадал.
Пример третий. Насос высокого давления в гидросистеме
Давление до 32 МПа, частота вращения 1500 об/мин. Втулка из цельной бронзы через 1000 часов выдавливалась и меняла геометрию, что снижало КПД насоса. Установили биметаллическую втулку с толстой стальной основой. Деформации не стало, ресурс насоса увеличился в 2,5 раза.
Частые ошибки при работе с биметаллическими втулками
Ошибка первая: «биметаллическую втулку можно не смазывать, как металлофторопласт». Нельзя. Бронза без смазки изнашивается в сотни раз быстрее. Биметалл требует нормальной масляной смазки.
Ошибка вторая: «при износе бронзового слоя можно просто расточить втулку на больший размер». Нельзя. После износа бронзы появится стальной слой с высоким трением. Расточка втулки биметалла только ухудшит ситуацию. Надо менять втулку.
Ошибка третья: «чем толще бронзовый слой, тем лучше». Не всегда. Слишком толстый слой ухудшает отвод тепла и может привести к выдавливанию бронзы под нагрузкой. Оптимум указан в документации производителя.
Ошибка четвёртая: «биметалл с нержавеющей сталью — решение всех проблем». Но цена такой втулки уже сопоставима с монобронзой. Смысл биметалла теряется.
Как продлить срок службы биметаллической втулки
Совет первый: обеспечьте чистоту масла. Абразивные частицы быстро изнашивают бронзовый слой. Установите фильтры тонкой очистки.
Совет второй: не допускайте перегрева. При температуре выше 160–180°c у бронз на основе олова и свинца начинается размягчение и окисление. Следите за температурой масла.
Совет третий: соблюдайте посадочный натяг. Биметаллическая втулка запрессовывается в корпус с натягом, как стальная. Если натяг будет недостаточным, втулка провернётся и перетрёт отверстие.
Совет четвёртый: при монтаже не используйте грубые оправки, которые могут повредить тонкий бронзовый слой. Фаска на торце втулки должна быть чистой.
Совет пятый: при первых признаках стука или роста температуры — меняйте втулку. Доработка изношенной биметаллической втулки редко даёт результат, проще заменить.
Биметаллическая втулка — это инженерное решение, основанное на простой идее: использовать дорогой материал только там, где он действительно нужен. Стальная основа даёт дешевизну, прочность, стабильную посадку и устойчивость к ударам. Тонкий слой бронзы обеспечивает низкое трение, прирабатываемость и защиту вала.
Почему биметалл лучше монометалла?
На 40–60 процентов дешевле цельнобронзовой втулки.
На 30–50 процентов выше несущая способность.
Стабильнее при нагреве — не теряет натяг в корпусе.
Прочнее при ударных нагрузках.
Лучше отводит тепло.
Биметалл проигрывает цельнобронзовой втулке только в коррозионной стойкости и ремонтопригодности. Поэтому для агрессивных сред и узлов с большим допустимым износом (где втулку будут растачивать многократно) лучше оставить монобронзу.
Но для 80 процентов промышленных узлов трения — двигатели, насосы, редукторы, строительная техника, железная дорога — биметаллическая втулка стала стандартом. Она дешевле, прочнее и надёжнее своих монометаллических предшественников. Если ваш узел работает со смазкой, не в агрессивной среде и требует высокой нагрузочной способности — биметалл будет правильным выбором.
