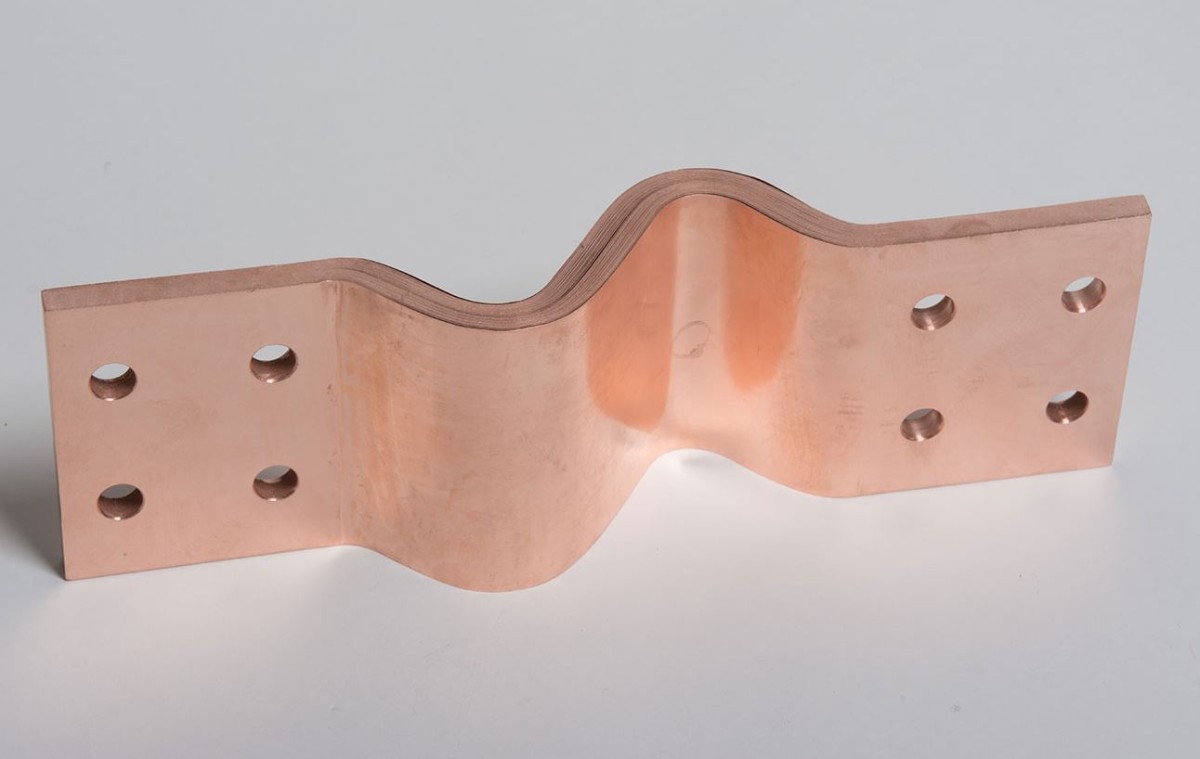

В мире современной энергетики и промышленного электрооборудования выбор материала для токоведущих шин является одним из ключевых решений, определяющих эффективность, надежность и экономическую целесообразность всего проекта. Круглые шины, несмотря на кажущуюся простоту своей геометрической формы, представляют собой сложный инженерный объект, поведение которого под воздействием электрического тока зависит от множества физических факторов. На протяжении десятилетий основными материалами для изготовления круглых шин остаются медь и алюминий. Каждый из этих металлов имеет свой неповторимый набор свойств, и выбор между ними далеко не всегда очевиден. Данная статья представляет собой глубокий анализ сравнительных характеристик круглых медных и алюминиевых шин с акцентом на их токопроводящие способности, чтобы помочь вам принять взвешенное решение для вашего конкретного проекта.
Прежде чем погружаться в детальное сравнение, необходимо четко определить, что такое круглая шина и где она применяется. В отличие от плоских или прямоугольных шин, круглая шина имеет сечение в виде окружности. Она широко используется в распределительных устройствах, трансформаторах, высокочастотных установках, в качестве гибких токопроводов и для соединения электролизных ванн. Ее основное преимущество – равномерное распределение электрического поля по поверхности, что особенно важно при высоких напряжениях, а также технологическая простота изготовления и соединения с помощью стандартных наконечников и зажимов. Однако главное, что интересует проектировщика – это способность шины пропускать электрический ток с минимальными потерями, и здесь медь и алюминий демонстрируют кардинальные различия.
Начнем с самого фундаментального параметра – удельного электрического сопротивления. Удельное сопротивление меди при стандартной температуре 20 градусов цельсия составляет примерно 0,0175 ома на квадратный миллиметр, деленное на метр, в то время как у алюминия этот показатель равен около 0,0282 ома на квадратный миллиметр, деленное на метр. Это означает, что медь является почти в 1,6 раза более лучшим проводником, чем алюминий. На первый взгляд, это делает медь безусловным фаворитом. Однако инженерный подход не терпит столь прямолинейных выводов, потому что на практике сравнивают не удельные сопротивления в чистом виде, а реальные потери в шинах одинаковых геометрических размеров или, что чаще, шин, подобранных по условиям допустимого нагрева.
Если взять круглую шину из меди и алюминия строго одинакового диаметра и длины, то при одном и том же токе потери в алюминиевой шине будут выше в 1,6 раза, а следовательно, и нагрев будет больше. Для многих проектов это неприемлемо, так как превышение допустимой температуры ведет к ускоренному старению изоляции, ухудшению контактов и снижению общей надежности. С другой стороны, алюминий имеет значительно меньшую плотность – около 2700 килограммов на кубический метр против 8900 килограммов у меди. Это значит, что при одинаковом диаметре алюминиевая шина весит примерно в 3,3 раза меньше, что является огромным преимуществом для мобильных конструкций, длинных шинопроводов и воздушных линий, где нагрузка на опоры имеет решающее значение.
Однако если мы хотим обеспечить одинаковую токопроводящую способность, то есть равное активное сопротивление при одинаковой длине, то сечение алюминиевой шины должно быть больше. Поскольку сопротивление обратно пропорционально площади сечения, для достижения такого же сопротивления, как у медной шины, площадь сечения алюминиевой шины должна быть увеличена примерно в 1,6 раза. Это, в свою очередь, означает увеличение диаметра. Для круглой шины увеличение диаметра в корень квадратный из 1,6, то есть примерно в 1,26 раза, приводит к значительному росту габаритов. При этом масса алюминиевой шины, несмотря на увеличение диаметра, все равно остается значительно меньше медной. Рассчитаем: площадь увеличивается в 1,6 раза, плотность алюминия ниже в 3,3 раза, итоговая масса алюминиевой шины составит примерно половину массы медной шины того же сопротивления. Это делает алюминий крайне привлекательным с точки зрения транспортных расходов и удобства монтажа.
Теперь перейдем к критическому фактору, который часто меняет расстановку сил, – к скин-эффекту. Скин-эффект – это явление вытеснения переменного тока к поверхности проводника. Для круглых шин он проявляется тем сильнее, чем больше диаметр шины и выше частота тока. На промышленной частоте 50 герц глубина проникновения тока в медь составляет примерно 9,3 миллиметра, а в алюминий – около 11,6 миллиметра. Это означает, что если диаметр шины превышает удвоенную глубину проникновения, то внутренние слои начинают использоваться неэффективно. Для медной шины при диаметре более 20 миллиметров центральная часть работает уже не на полную мощность, а для алюминиевой – при диаметре более 24 миллиметров. Таким образом, для больших диаметров (свыше 30-40 миллиметров) разница в эффективном сопротивлении между медью и алюминием несколько сглаживается, потому что в обоих случаях ток течет только по внешнему слою. Однако для алюминия, имеющего большее удельное сопротивление, потери в поверхностном слое все равно выше. Тем не менее, при частотах выше 400 герц, например, в инверторных установках, скин-эффект становится доминирующим, и круглые шины большого диаметра вообще становятся неэффективными, независимо от материала. Здесь преимущество получает медь за счет более высокой проводимости поверхностного слоя, но при этом часто используют полые шины или шины из нескольких изолированных проводников, чтобы увеличить эффективную поверхность.
Следующий важнейший аспект – это температурный коэффициент сопротивления. У меди он составляет примерно 0,0043 на градус цельсия, у алюминия – 0,0040. Это означает, что с ростом температуры сопротивление обоих материалов увеличивается, но у меди чуть быстрее. Однако на практике это различие не столь существенно, чтобы влиять на выбор. Гораздо важнее, что алюминий имеет более низкую температуру плавления – 660 градусов против 1083 градусов у меди, и более низкую допустимую температуру длительного нагрева. Для алюминиевых шин без изоляции допустимая температура обычно ограничивается 70-90 градусами цельсия, а для медных – 90-105 градусами, в зависимости от типа контактов. Это означает, что при одинаковом нагреве медь может работать при более высокой температуре, что дает ей некоторый запас по плотности тока.
При рассмотрении токопроводящих свойств нельзя обойти стороной явление электрокоррозии и контактные сопротивления. В месте соединения двух разнородных металлов, например, меди и алюминия, возникает гальваническая пара, которая приводит к интенсивной коррозии алюминия в присутствии влаги. Но даже при соединении алюминиевых шин между собой возникает проблема оксидной пленки. Оксид алюминия, образующийся на поверхности, является диэлектриком, и если не удалить его перед монтажом или не применить специальные пасты, переходное сопротивление может быть чрезвычайно высоким. Медь также окисляется, но оксид меди обладает некоторой проводимостью и легче разрушается при затяжке. Поэтому в долгосрочной перспективе медные круглые шины обеспечивают более стабильное контактное сопротивление, что напрямую влияет на надежность токопровода. Сопротивление контакта может составлять от долей до нескольких миллиом, и для больших токов даже такое малое сопротивление приводит к значительным потерям мощности и нагреву. В этом аспекте медь однозначно выигрывает, так как для поддержания малого переходного сопротивления на алюминии требуется специальная подготовка поверхностей и периодическое подтягивание контактов.
Теперь рассмотрим влияние формы сечения на эффективную проводимость. Круглая форма является оптимальной с точки зрения механической прочности и стойкости к электродинамическим усилиям, но с точки зрения охлаждения она проигрывает плоским шинам, так как имеет меньшую площадь поверхности на единицу объема. Для круглых шин охлаждение происходит менее эффективно, и это сближает условия работы для меди и алюминия. Однако из-за более высокой теплопроводности меди (почти в два раза выше, чем у алюминия) тепло от внутренних слоев к поверхности отводится быстрее, что несколько снижает перегрев центра. Тем не менее, для больших диаметров этот эффект становится незначительным, и температурное поле внутри шины выравнивается в основном за счет теплопроводности, которая у меди выше. Поэтому при одинаковых геометрических размерах медная шина будет иметь более равномерную температуру по сечению и, следовательно, меньшее внутреннее термическое напряжение.
Важно упомянуть о влиянии высших гармоник в современных электрических сетях. Насыщение сетей преобразователями частоты, импульсными источниками питания и другими нелинейными нагрузками приводит к появлению токов высоких частот, которые, как уже говорилось, подвержены скин-эффекту. Для круглых шин большого диаметра это означает, что основное сопротивление сосредоточено в очень тонком поверхностном слое. При этом медь, имея более высокую проводимость поверхностного слоя, обеспечивает меньшие потери, чем алюминий, при одной и той же частоте. Но есть и обратная сторона: медь является более дорогим материалом, и при сильных гармониках часто выгоднее использовать не сплошные круглые шины, а многожильные конструкции из тонких изолированных проводов, которые эффективны для любых частот. Тем не менее, если в силу конструктивных причин необходимо использовать монолитную круглую шину, медь предпочтительнее для систем с сильными искажениями формы тока.
Экономический аспект является решающим для большинства проектов. Медь значительно дороже алюминия, и стоимость материала часто в 3-4 раза выше за килограмм. Но поскольку для равного сопротивления требуется меньший вес меди, стоимость меди в пересчете на единицу проводимости может быть выше в 2-2,5 раза. Однако здесь необходимо учитывать затраты на обслуживание. Алюминиевые контакты требуют более частого контроля и профилактического подтягивания, что увеличивает эксплуатационные расходы. Медные шины, особенно с лужеными контактными поверхностями, могут работать без обслуживания многие годы. Если проект предполагает длительный срок эксплуатации без остановок, медь часто оказывается более экономичным выбором в долгосрочной перспективе, несмотря на более высокую начальную стоимость.
При проектировании мощных распределительных устройств с токами в тысячи ампер часто используют полые круглые шины для улучшения охлаждения и снижения веса. В этом случае сравнение меди и алюминия становится еще более интересным. Полые алюминиевые шины с воздушным каналом внутри имеют очень низкий вес и неплохие токопроводящие свойства, особенно если внутренняя поверхность также используется для охлаждения. Однако с точки зрения проводимости медь остается вне конкуренции, так как позволяет сделать стенки тоньше при той же токовой нагрузке. В полых конструкциях толщина стенки обычно выбирается не менее глубины проникновения тока для данной частоты. Для промышленной частоты это около 10 миллиметров, и здесь алюминий может быть сравним с медью, если стенки выполнены одинаковой толщины, так как скин-эффект ограничивает эффективную толщину. Но для частот выше 50 герц медь снова вырывается вперед из-за меньшего удельного сопротивления.
Одним из важнейших факторов, влияющих на выбор материала, является механическая прочность. Медь значительно прочнее и пластичнее алюминия. Она выдерживает большее число изгибов и лучше сопротивляется вибрационным нагрузкам. При коротких замыканиях возникают огромные электродинамические силы, которые могут деформировать шину. Медная круглая шина благодаря своей пластичности может выдержать кратковременные перегрузки без остаточной деформации при большем запасе, чем алюминиевая. Алюминий при интенсивных динамических нагрузках может треснуть или разорваться, особенно если в нем есть микротрещины от предыдущих изгибов. Поэтому для подвижных соединений или в местах с повышенной сейсмической опасностью предпочтение отдают меди, несмотря на ее более высокую стоимость.
Рассмотрим вопрос частоты вращения или движения, если шина используется в токоподводе к подвижным механизмам. Круглые шины редко используются в качестве гибких токопроводов, но иногда их применяют в скользящих контактах. В таких случаях медь с ее высокой устойчивостью к истиранию и коррозии намного превосходит алюминий. Алюминий быстро изнашивается, и его поверхность покрывается оксидной пленкой, которая увеличивает переходное сопротивление. Поэтому для контактных колец, троллейных линий и других подобных устройств практически всегда выбирают медь или даже специальные медные сплавы.
Особого внимания заслуживает вопрос свариваемости и паяемости. Медь легко паяется и сваривается в среде инертных газов, образуя надежные соединения с малым переходным сопротивлением. Алюминий сваривать значительно сложнее из-за оксидной пленки, которая образуется мгновенно при нагреве, и для получения качественного соединения требуется специальное оборудование, флюсы и высокая квалификация персонала. Пайка алюминия также проблематична и требует применения специальных припоев. Поэтому при монтаже на объекте медные шины удобнее и быстрее монтируются, что сокращает сроки строительства. В случае аварийного ремонта медную шину восстановить проще, чем алюминиевую, которая часто требует полной замены поврежденного участка.
Теперь затронем влияние окружающей среды на токопроводящие свойства. В агрессивных атмосферах с высокой влажностью или содержанием химических реагентов алюминий подвержен более интенсивной коррозии, чем медь. Продукты коррозии алюминия имеют высокое сопротивление и со временем могут привести к полной потере контакта. Медь в таких условиях также корродирует, но продукты ее коррозии – оксиды и сульфиды – обладают некоторой проводимостью и не столь критичны. Для защиты алюминиевые шины часто анодируют или покрывают защитными лаками, но это усложняет технологию и повышает стоимость. Медные шины часто просто лудили или покрывали серебром, что обеспечивает стабильное сопротивление в любых условиях.
В высоковольтных системах (свыше 1 киловольта) важным фактором является поверхностный разряд и коронирование. Круглая форма шины является наилучшей для предотвращения коронного разряда, так как отсутствуют острые кромки, характерные для прямоугольных шин. Здесь медь и алюминий равноценны, так как коронирование зависит от электрической напряженности на поверхности, а она определяется геометрией и напряжением, а не материалом. Однако из-за того, что алюминиевые шины для равной проводимости имеют больший диаметр, напряженность поля на их поверхности при том же напряжении будет меньше, что несколько снижает вероятность короны. Это может быть преимуществом алюминия в системах сверхвысокого напряжения, где борьба с короной является серьезной проблемой.
При расчете потерь в круглых шинах необходимо учитывать не только активное сопротивление, но и индуктивное. Индуктивное сопротивление зависит от формы и взаимного расположения шин, а также от материала лишь в той мере, в какой материал влияет на распределение тока. Для одиночной круглой шины индуктивное сопротивление примерно одинаково для меди и алюминия при одинаковом диаметре. Однако если необходимо сохранить одинаковое активное сопротивление, алюминиевая шина должна быть большего диаметра, и тогда ее индуктивное сопротивление будет меньше, поскольку внутренняя индуктивность зависит от диаметра. Это может дать небольшое преимущество алюминию в длинных линиях, где важна общая реактивность. Но на практике для промышленных распределительных сетей длиной до сотен метров это преимущество крайне мало.
Сравнение по допустимой плотности тока является классической инженерной задачей. Для меди в закрытых распределительных устройствах обычно принимают плотность тока 2-3 ампера на квадратный миллиметр, для алюминия – 1,5-2 ампера на квадратный миллиметр. Это связано с худшей теплопроводностью и более низкой допустимой температурой алюминия. Однако для круглых шин, которые часто имеют лучшее охлаждение, чем плоские, эти цифры могут быть скорректированы вверх. Если условия охлаждения идеальны (например, шина на открытом воздухе), то для меди допустима плотность до 4-5 ампер на квадратный миллиметр, а для алюминия – до 3-4. Но в любом случае, медь позволяет передать большую мощность через проводник меньшего диаметра, что критично для стесненных условий монтажа.
Нельзя обойти стороной вопрос экологичности и утилизации. Медь является полностью перерабатываемым материалом, и ее вторичное использование практически не снижает качества. Алюминий также хорошо перерабатывается, но процесс его переплавки требует больших энергозатрат. Однако на этапе эксплуатации медные шины служат дольше, что снижает количество отходов. С точки зрения энергоэффективности производства, алюминий требует значительно больше электроэнергии для выплавки из руды, чем медь, но это уже влияет на начальную стоимость, которая и без того у алюминия ниже.
Рассмотрим практический пример для наглядности. Пусть требуется передать ток 1000 ампер при напряжении 0,4 киловольта на расстояние 10 метров. Для медной круглой шины с допустимой плотностью тока 2,5 ампера на квадратный миллиметр потребуется сечение 400 квадратных миллиметров, что соответствует диаметру около 22,6 миллиметра. Масса такой шины составит примерно 17,5 килограмма. Для алюминиевой шины с плотностью тока 1,8 ампера на квадратный миллиметр потребуется сечение 556 квадратных миллиметров, диаметр около 26,6 миллиметра, масса – около 11,2 килограмма. Потери в медной шине будут составлять около 0,44 вольта, а в алюминиевой – около 0,51 вольта при том же токе. Таким образом, потери в алюминии выше примерно на 16 процентов, что при круглосуточной работе дает дополнительный расход электроэнергии. За год при стоимости электричества эти потери могут превысить разницу в стоимости материалов, что делает медь экономически предпочтительнее в энергоемких проектах.
Еще один технический нюанс – это термическое расширение. У алюминия коэффициент теплового расширения выше, чем у меди (23 против 17 частей на миллион на градус). При нагреве алюминиевая шина удлиняется больше, что создает дополнительные усилия на концевых зажимах и может ослаблять соединения. В длинных шинопроводах это требует установки компенсаторов, что усложняет конструкцию. Медь более стабильна в этом отношении.
При высоких токах и длительных нагрузках возникает проблема ползучести материала, особенно в местах болтовых соединений. Алюминий обладает большей текучестью, чем медь, и со временем болтовое соединение на алюминии ослабевает из-за релаксации напряжений, что требует подтяжки. Медь более упруга и сохраняет контактное давление дольше. Это еще один аргумент в пользу меди для ответственных соединений, где доступ для обслуживания затруднен.
Подводя итог, можно утверждать, что круглые медные шины обладают несомненным превосходством по удельной проводимости, надежности контактов, механической прочности и долговечности. Они являются выбором номер один для критических систем с высокими требованиями к бесперебойности и минимальным потерям. Однако алюминиевые шины имеют право на жизнь и часто побеждают в проектах, где ключевыми факторами являются вес, стоимость материала и простота монтажа на больших площадях, например, в магистральных шинопроводах промышленных предприятий.
Окончательное решение всегда лежит в плоскости компромисса. Если ваш проект ограничен по массе, например, для летательных аппаратов или мобильных установок, алюминий будет предпочтительнее. Если же речь идет о стационарной электростанции, где потери энергии за 20 лет работы перекрывают начальную стоимость, то медь – это единственно правильный выбор. Также важна доступность квалифицированного персонала: для работы с медью не нужны специальные инструменты и припои, в то время как алюминий требует строгого соблюдения технологических карт.
В заключение хотелось бы подчеркнуть, что нельзя рассматривать медь и алюминий изолированно от условий конкретного проекта. Необходимо провести полный технико-экономический расчет, учитывающий ток нагрузки, длину шины, способ охлаждения, частоту тока, условия окружающей среды, периодичность обслуживания и бюджет. И только на основе этого комплексного анализа можно сделать окончательный выбор. Помните, что правильно подобранный материал – это не просто экономия сегодня, это гарантия надежности и безопасности на долгие годы вперед. В электротехнике нет универсальных решений, но есть грамотные инженерные подходы, которые позволяют найти оптимальный баланс для каждой уникальной задачи.
