СКВТ-EPM30: Два канала — двойная эффективность для зарядных станций электромобилей

И тут жизнь вносит свои требования – если энергия производится и потребляется, то это коммерческий продукт. А значит, нужен точный учёт электроэнергии постоянного тока, и без счетчиков тут не обойтись.
Таким образом, счетчик расхода электроэнергии – неотъемлемая часть любой коммерческой энергосистемы постоянного тока. Будь то солнечная электростанция, или «заправка» для зарядки автомобилей.

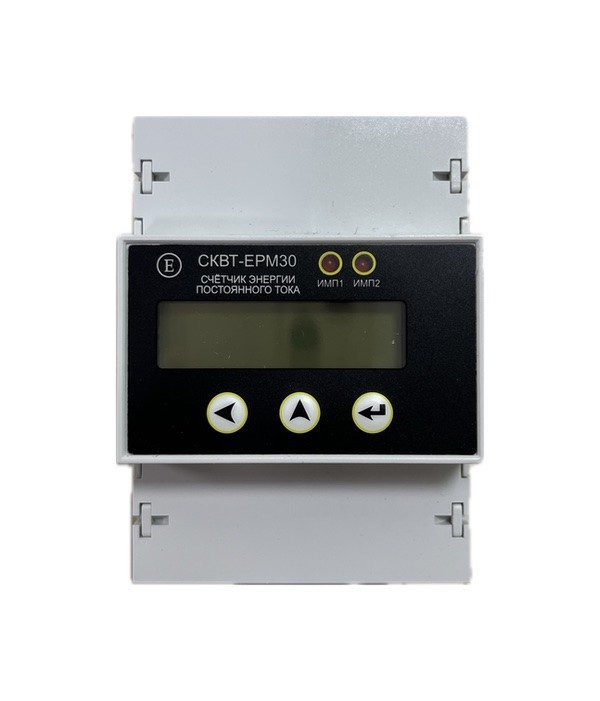

Сегодня я расскажу про такой прибор учета. Речь в статье пойдет про счетчик расхода электроэнергии постоянного тока СКВТ-EPM30 от российской компании Энергометрика.

Даже если вы ничего не слышали об этом счетчике, я почти уверен – если вас заинтересовала эта статья, то рано или поздно вы с ним встретитесь. Особенно, если ваша деятельность связана с электромобилями.

Давайте выясним главное, что нужно знать про такие счетчики.

Область применения счетчика СКВТ-EPM30

Счетчик СКВТ-EPM30 может применяться в любых системах постоянного тока, но главная сфера его применения – зарядные станции для электромобилей. Такие станции появились уже даже в небольших населенных пунктах, и счетчик СКВТ-EPM30 является основой для учёта и расчета за потребленную энергию. Благодаря тому, что счетчик двухканальный, он может контролировать заряд одновременно двух автомобилей.
Я вижу и ещё одну сферу применения счетчика СКВТ-EPM30 – например, в солнечной электростанции. Поскольку счетчик двухканальный, очень удобно использовать одно устройство для получения информации по двум каналам – о потребленной энергии от солнца и о потребленной энергии от аккумулятора.
Принцип действия счетчика СКВТ-EPM30

Чтобы измерить потреблённую нагрузкой энергию от источника питания, нужно знать напряжение, ток и время потребления. Всё, как в «обычных» счётчиках. Ток измеряется при помощи резистивного шунта. Это главный элемент, который обеспечивает точность измерения, поэтому он калиброванный и имеет класс точности 0,2. Шунт поставляется в комплекте вместе со счетчиком. Важно перед заказом определиться с максимальным током, который будет измеряться, и исходя из этого выбрать нужный шунт. Токовый шунт выбирается из ряда от 100 до 800А с шагом 100А.
Напряжение, которое выдает такой шунт на номинальном токе, равно 75 мВ. Допускается перегрузка до 120%.
Данные, полученные счетчиком, обрабатываются встроенным специализированным контроллером, и выдаются на ЖК-дисплей.
Также измеренные и полученные счетчиком EPM30 данные передаются на другие устройства через импульсный интерфейс RS-485 по протоколу Modbus. Далее, в зависимости от необходимости, можно рассчитать стоимость потребленной энергии и принять оплату через платежный терминал.
Основные параметры счетчика видны на его левой стороне:
Подключение СКВТ-EPM30
Поскольку счетчик двухканальный, он может производить одновременное измерение параметров потребления любых двух источников – например, обслуживать сразу два автомобиля.
Для этого в верхней части есть 4 силовых клеммы для напряжения и для подключения токового шунта. Такие же клеммы имеются в нижней части корпуса для второго канала.
Питается счетчик от отдельного источника питания, который на выбор может быть напряжением 24/48 VDC или 110/220 VAC.

Коммуникация и настройка
Счетчик имеет гибкие настройки, которые производятся с панели управления. Настроить можно такие параметры:
Ток шунта. Исходя из этой настройки производится расчет потребленной энергии. Кроме того, от этого значения зависит точность измерения – чем ниже номинальный ток, тем выше точность.
Настройка адреса устройства для подключения в систему обработки данных.
Настройка скорости передачи данных.
Протокол передачи данных.
Эксплуатация и монтаж
Счетчик может эксплуатироваться на улице, поскольку его рабочий температурный диапазон достаточно широк – от –25 до +55⁰С. Он устанавливается на DIN-рейку в обычный электрощит, совместно с другими модульными устройствами. Как и другие похожие устройства, он не любит конденсата, поэтому если возможны резкие перепады температуры, нужно подумать об обогреве или вентиляции шкафа.
Заключение
Когда в следующий раз заедете на заправку на своём электромобиле – обратите внимание, какой счётчик там установлен? Я почти уверен, что это будет СКВТ-EPM30.
Важная информация для владельцев заправок электромобилей: счетчик СКВТ-EPM30 внесён в государственный реестр средств измерений. Это означает, что он прошёл все необходимые проверки и получил необходимые документы, а его показания имеют юридическую силу и могут быть использованы при расчетах за электроэнергию.
