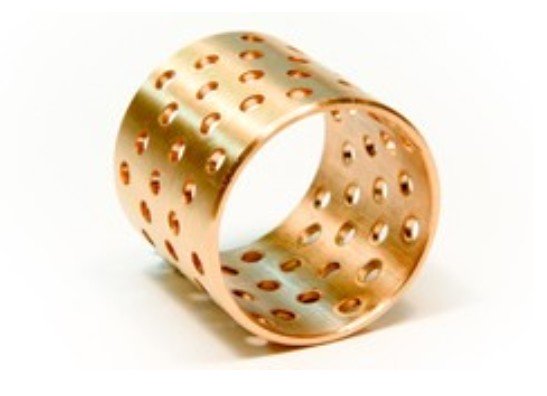

В мире механизмов и машин, среди громких имен сталей и высокотехнологичных сплавов, существует скромный, но незаменимый труженик – бронзовая втулка. Это не просто кусок металла цилиндрической формы, а ключевой элемент, от которого зачастую зависит долговечность, надежность и бесшумность работы огромного количества устройств – от гигантских прокатных станов до крошечных насосов бытовой техники. Простота формы обманчива, ведь за ней стоит многовековая история, сложная металлургия и инженерный расчет.
Что такое бронзовая втулка и зачем она нужна?
Бронзовая втулка (или подшипник скольжения) – это деталь, предназначенная для поддержания и направления вращающейся или совершающей возвратно-поступательное движение оси (вала). Ее основная задача – снизить трение, поглотить ударные нагрузки, предотвратить износ более дорогостоящего вала и равномерно распределить давление. Если подшипник качения работает на принципе точечного контакта шариков или роликов, то втулка образует с валом пару трения скольжения.
Именно здесь раскрывается главное преимущество бронзы. Этот сплав на основе меди с оловом, алюминием, свинцом или кремнием обладает уникальным набором свойств, идеально подходящих для таких условий:
Антифрикционность: Бронза имеет низкий коэффициент трения в паре со стальным валом.
Износостойкость: Она медленно и предсказуемо изнашивается сама, защищая вал.
Высокая нагрузочная способность: Способна воспринимать значительные статические и ударные нагрузки.
Прирабатываемость: Мягко деформируется под нагрузкой, идеально подстраиваясь под геометрию вала.
Коррозионная стойкость: Устойчива к воде, пару, многим агрессивным средам.
Теплопроводность: Хорошо отводит тепло от зоны трения.
Смазываемость: Микроструктура бронзы удерживает смазочный материал, создавая стабильную масляную пленку.
«Цветущее» разнообразие: основные марки бронз для втулок
Не всякая бронза одинакова. Состав сплава определяет его «специализацию»:
Оловянные бронзы (БрОФ, БрОЦС): Классика жанра. Обладают лучшей комплексной прочностью, износостойкостью и антифрикционными свойствами. Применяются в ответственных узлах с высокими нагрузками и скоростями (валы, шестерни, турбины). Недостаток – высокая цена из-за стоимости олова.
Свинцовые бронзы (БрС30): Свинец в структуре играет роль «сухой смазки». Такие втулки отлично работают в условиях граничного трения (когда полная масляная пленка не образуется) и при ударных нагрузках. Типичное применение – вкладыши коленчатых валов ДВС.
Алюминиевые бронзы (БрАЖ, БрАМЦ): Высокопрочные, очень стойкие к коррозии и истиранию. Идеальны для работы в морской воде, абразивных средах, под высоким давлением. Используются в судостроении, химической промышленности, горнодобывающем оборудовании.
Бериллиевые бронзы: Обладают аномально высокой прочностью, близкой к стали, при сохранении хороших антифрикционных свойств. Применяются в аэрокосмической отрасли и высокоточных механизмах.
Технологии производства: от литья до спекания
Способ изготовления втулки напрямую влияет на ее характеристики и стоимость.
Литье в песчаные или металлические формы: Наиболее распространенный метод для крупно- и среднесерийного производства. Позволяет получать заготовки сложной формы с хорошими механическими свойствами.
Центробежное литье: Расплавленный металл заливается во вращающуюся форму. Это обеспечивает высокую плотность и однородность структуры металла, отсутствие раковин, что критически важно для ответственных втулок.
Обработка давлением (штамповка, протяжка): Используется для изготовления втулок из прутков или листов. Такие изделия имеют более высокую прочность и точность размеров.
Порошковая металлургия: Измельченный бронзовый порошпрессуют и спекают при высокой температуре. Главное преимущество – возможность создания самосмазывающихся втулок, где поры металла заполнены графитом или маслом. Они не требуют постоянной внешней смазки, что упрощает конструкцию.
Ключевые принципы применения и монтажа
Долгая жизнь бронзовой втулки зависит не только от ее качества, но и от правильности установки и эксплуатации.
Зазор – всему голова. Посадочный зазор между валом и втулкой рассчитывается исходя из диаметра, скорости вращения, нагрузки и теплового расширения. Слишком маленький зазор приведет к заклиниванию, слишком большой – к вибрации и ударному износу.
Смазка – источник жизни. Даже лучшая бронза не работает долго без смазки. Она создает разделяющую пленку, снижает нагрев и выносит продукты износа. Способ подачи смазки варьируется от простых масленок до систем принудительной циркуляции под давлением.
Правильный монтаж. Запрессовка втулки должна быть аккуратной, без перекосов, часто с использованием оправки. Многие втулки после установки требуют окончательной обработки (развертывания, шабрения) для достижения идеального прилегания к валу.
Сферы применения: от велосипеда до электростанции
Сложно найти отрасль, где бы ни трудились бронзовые втулки:
Тяжелое машиностроение: Прокатные станы, прессы, экскаваторы, краны.
Энергетика: Турбины и генераторы гидро- и тепловых электростанций.
Транспорт: Двигатели внутреннего сгорания (вкладыши), элементы подвески, классические автомобильные и железнодорожные подшипники скольжения.
Судостроение: Гребные валы, рулевые механизмы, работающие в соленой воде.
Сельхозтехника и пищевая промышленность: Узлы, подверженные ударным нагрузкам и требующие частой мойки (коррозионная стойкость).
Повседневная техника: Насосы, вентиляторы, электродвигатели, бытовые приборы.
Преимущества и конкуренты
Главные конкуренты бронзовых втулок – подшипники качения (шариковые, роликовые) и полимерные втулки. Бронза выигрывает у первых в долговечности при ударных нагрузках, бесшумности, способности работать в загрязненных средах и, зачастую, в более низкой стоимости ремонта (заменить втулку проще и дешевле, чем подшипник качения). У полимеров бронза отбирает пальму первенства в теплопроводности, способности работать при высоких температурах и под экстремальными нагрузками.
Бронзовые втулки – это пример гениальной инженерной простоты, результат симбиоза древнего материала и современных технологий. Они остаются жизненно важным компонентом, работающим в самых суровых условиях, продлевая срок службы машин и механизмов. Их эволюция продолжается: совершенствуются составы сплавов, появляются новые композитные материалы на основе бронзы, методы упрочнения поверхности. Но суть остается неизменной – там, где металл скользит по металлу под давлением, бронзовая втулка часто становится самым разумным, надежным и экономичным выбором. Это истинные «титаны» в тени великих машин.
