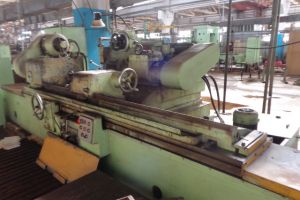

Круглошлифовальный 3А164

Год 1979
РМЦ 2800мм
В рабочем состоянии

Характеристики
Наибольший размер устанавливаемой заготовки, мм 700
Диаметр,мм 280
Высота центров, мм 130
Наибольший вес изделия, кг -100
Размеры шлифовального круга н/б мм 400
Внутреннее шлифование:

Диаметр изделия, мм 100
Длина внутреннего отверстия , мм-100

Габариты: 3120*2000*1650
Масса 3800 кгНаибольший диаметр устанавливаемого изделия, мм 400
Наибольшая длина устанавливаемого изделия, мм 2000

Наибольший диаметр шлифования при номинальном диаметре шлифовального круга, мм

В люнете 120
Без люнета 360

Наибольшая длина шлифования, мм 1800
Высота центров над столом, мм 210
Наибольшая масса устанавливаемого изделия, кг 1000
Конус шпинделя передней бабки и пиноли задней бабки Морзе б
Конец шлифовального шпинделя (конусность 1:5);
Номинальный диаметр, мм 100
Наибольшая длина перемещения стола, мм 1800

Ручное перемещение стола, за 10 оборотов маховика, мм

ускоренное 145±2
замедленное 37±1

Наименьший ход стола от гидросистемы (при сведенных упорах), мм 8

Скорость перемещения стола от гидросистемы (регулируется бесступенчато), м/мин.

на режиме шлифования 0,1…4
на режиме правки 0,1…2,5

Наибольший угол поворота верхнего стола, градусы:

по часовой стрелке 2
против часовой стрелки 4

Цена деления шкалы поворота стола:

градусы 0,15
конусность, мм 25

Шлифовальный круг Пп750х80х305
Частота вращения шпинделя шлифовальной бабки, об/мин. 890
Скорость резания, не более м/сек. 35
Наибольшее перемещение шлифовальной бабки по винту, не менее, мм 235
Величина быстрого подвода шлифовальной бабки, не менее, мм 100
Время быстрого подвода шлифовальной бабки, сек. 3

Периодическая подача шлифовальной бабки, мм

наибольшая 0,030±0,0025
наименьшая 0,0025±0,0006

Цена деления лимба поперечной подачи, мм 0,005
Наибольшее осевое перемещение шпинделя шлифовальной бабки, мм ±2,5
Частота вращения изделия (регулируется ступенчато, отклонение не должно превышать ±7%), об/мин. 30, 40, 60, 90, 120, 160
Величина отвода пиноли задней бабки, мм 65±2

Габаритные размеры станка (при крайнем положении движущихся частей), мм

длина 6000
ширина 2550
высота 1585

Масса станка с электрооборудованием, гидроагрегатом и установкой охлаждения, кг 10005
