Станок автоматизированный для размотки и резки шнура, ленты, проволоки

Станок может применяться на любых производствах, где требуется мерная отрезка синтетического шнура и ленты:
- ленты с поперечным сечением до 25х2 мм, шнура до 10 мм - метод отрезки оплавлением;
- ленты текстильной сечением до 25х4 мм - обрезание дисковым ножом;
- проволока (не закаленная) диам. до 1 мм - отрубной штамп.

Длина отрезков может задаваться от 50 мм. Точность по длине от 0,1 до 1 мм. В случае коротких отрезков, они направляются по соответствующему лотку в коробку на столе станка. В случае длинных отрезков, - производится намотка на технологическую катушку (бухтой) с последующим снятием бухты и перемещением ее на место хранения.

На станке слева установлен размоточный шпиндель для укладки исходного материала. В средней части - размоточный шпиндель с механизмом подтормаживания. Под открывающимся кожухом расположены линия подачи проволоки с устройством реза мерной проволоки, линия подачи ленты и каната с отдельными устройствами реза:
- Термонож - для резки и оплавления мерного каната;
- Пила дисковая - для резки мерной ленты;

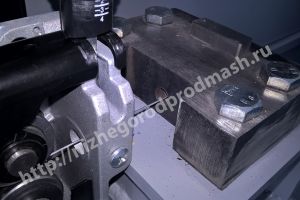

- Штамп обрубной для резки проволоки.

В верхней части слева расположен регулятор температуры на термонож, аварийный выключатель, слева - пульт управления станка.



Функции сенсорного пульта управления: пуск, стоп, выбор материала, настройка количества резов, настройка времени реза, скорости подачи конкретного материала. В электрошкаф, через входную муфту, вводится кабель электропитания от цеховой элетросети380В и подключается на клемной колодке внутри шкафа, к электросхеме станка.

В верхней части установлена красная грибовидная кнопка «Аварийный стоп», нажатие на которую выключает станок, повторное включение станка возможно только при повороте кнопки по указанному на ней направлению.
