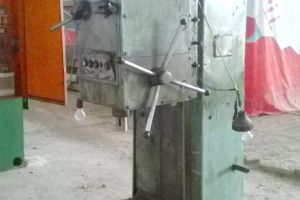

Вертикально-сверлильный 2С132

Год выпуска 1991г
В рабочем состоянии.

Основные параметры станка
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм 32
Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм М3…М33
Наибольшая высота заготовки, мм 800
Рабочий стол
Максимальная нагрузка на стол (по центру), кг 600
Размеры рабочей поверхности подъемного стола, мм 500 х 500
Наибольший ход подъемного стола (ось Z), мм 300
Размеры рабочей поверхности крестового стола, мм —
Наибольший ход крестового стола (X, Y), мм —
Число Т-образных пазов Размеры Т-образных пазов 3
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 500…750
Расстояние от оси шпинделя до направляющих стойки, мм 300
Перемещение стола на один оборот рукоятки, мм

Шпиндель
Наибольшее перемещение (установочное) шпиндельной головки, мм 420
Наибольшее перемещение (ход) шпинделя, мм 250
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм
Частота вращения шпинделя, об/мин 31,5…1400
45…2000
31.5…4000
Количество скоростей шпинделя 12
Наибольший допустимый крутящий момент, Нм 400
Размер внутреннего конуса шпинделя по ГОСТ 25557-82 Морзе 4

Механика станка
Число ступеней рабочих подач 9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм 0,1…1,6
Управление циклами работы Ручное
Наибольшая допустимая сила подачи (осевое усилие на шпинделе)), Н 1500
Динамическое торможение шпинделя Есть

Привод
Количество электродвигателей на станке 2
Электродвигатель привода главного движения, кВт 4
Электродвигатель автоматического цикла шпинделя, кВт —
Электродвигатель насоса охлаждающей жидкости, кВт 0,12
Суммарная мощность электродвигателей, установленных на станке кВт 4,12

Габариты и масса станка
Габариты станка (длина ширина высота), мм 1050 х 850 х 3000
Масса станка, кг 1400
