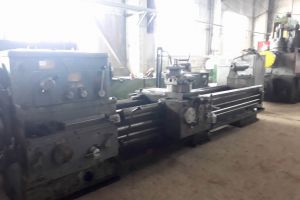

Токарно-винторезный 1М63

Год 1988
В рабочем состоянии
РМЦ 2800 мм
Производитель Рязань

Характеристики
Класс точности Н по ГОСТ 8—77
Наибольший диаметр обрабатываемого изделия, мм:

над станиной … 630
над суппортом … 350

Наибольшая длина обрабатываемого изделия, мм … 2800
Конец шпинделя по ГОСТ 12593—72 … 8М
Центр в шпинделе передней бабки … Морзе 6
Диаметр прутка, проходящею в отверстие шпинделя, мм … 65
Высота резца, установленного в резцедержателе, мм … 32
Количество скоростей шпинделя … 22
Пределы частоты вращения шпинделя, об/мин … 10—1250
Количество подач … 32

Пределы подач, мм/об:

I ряд продольных … 0,06—1,00
поперечных … 0,024—0,37
резцовых салазок … 0,019—0,31
II ряд продольных … 0,084—1,4
поперечных … 0,034—0,518
резцовых салазок … 0,027—0,434

Наибольшая масса обрабатываемой детали в центpах, кг … 2000

Наибольшее усилие резания Рх, допускаемое механизмом подачи при подачах, кгс

продольной … 680
поперечной … 370

Пределы шагов нарезаемых резьб

метрических, мм … 1—224
модульных, модуль … 0,25—56
дюймовых, число ниток на дюйм … 28—0,25
питчевых, питч диаметральный … 112—0,5

Габарит станка (длина Х ширина Х высота), мм

РМЦ 1400 … 3550 X 1780 Х 1550
РМЦ 2800 … 4950 X 1780 Х 1550

Масса станка (с электрооборудованием), кг

РМЦ 1400 … 4300
РМЦ 2800 … 5600
